洗面所・脱衣所の照明器具に人感センサーを取り付けました。
以前から洗面所は朝とか何度も利用するので照明器具のスイッチをon・offしなくても良いようにしたくて考えていました。
人感センサー付きの照明器具に変更するか、現在、取り付けてある照明器具を利用して人感センサーを取り付けるか迷っていました。
照明器具を余らしてももったいないので既存の照明器具に人感センサースイッチを取り付けることにしました。
人感センサースイッチはAmazonで購入。価格は１４００円程度です。
今回は洗面所の照明器具に人感センサースイッチを取り付けます。
今後トイレとかにも設置を考えているので備忘録として聞いておきます。
必要な部材
①人感センサースイッチ
②差込形電線コネクタ(2極用)
③差込形電線コネクタ(3極用)
④ドライバー
⑤薄いプラスチックスクレーパー

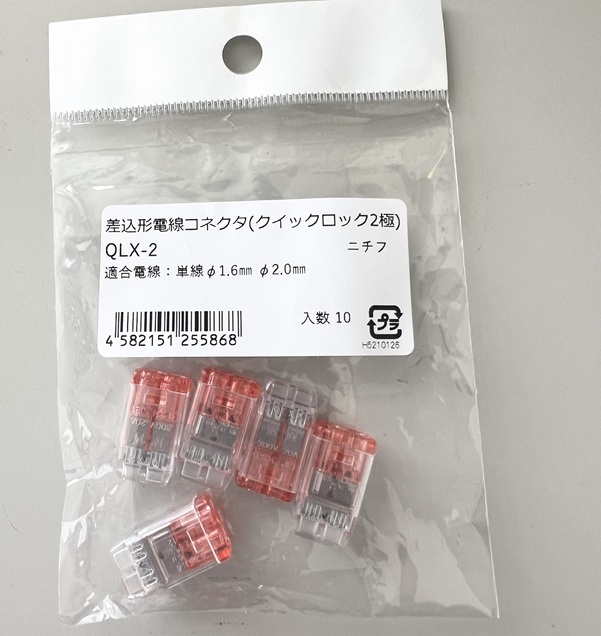

上の写真は差込形電線コネクタの２本用です。
電線を差し込むだけで電線同士を接続できます。
但し、線が細いと抜けてしまうので注意!!

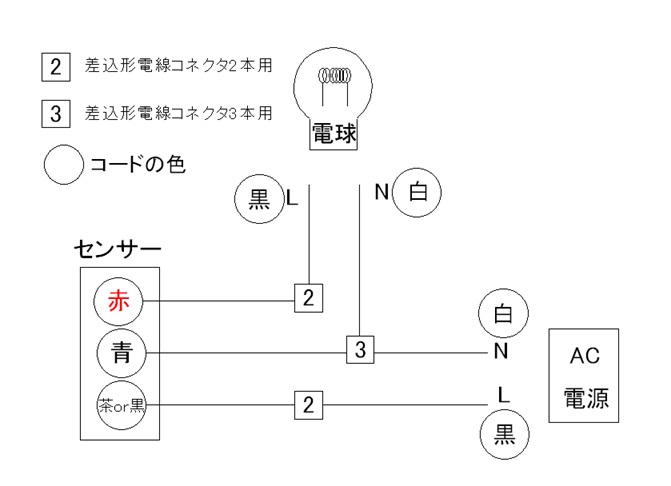

人感センサースイッチの接続
まず初めに照明器具のブレーカーをOFFにします。
電源AC側の黒のコードに差込形電線コネクタ(2極用)を差し込み、人感センサースイッチの黒又は茶のコードを反対側に差し込みます。
電源AC側の白のコードには差込形電線コネクタ(3極用)を差し込み、人感センサースイッチの青のコードと照明器具側の白のコードを、差込形電線コネクタ(3極用)の空いている所へ差し込みます。
人感センサースイッチの赤のコードを差込形電線コネクタ(2極用)に差し込み、反対側に照明器具の黒のコードを差し込みます。
配線は以上で完成す。
落ち着いて間違えの無いように接続しましょう。
それでは早速ブレーカーを戻して人感センサースイッチが稼働しているか確認しましょう。
下のの写真は既存の照明器具に人感センサーを取り付け後の写真です。
センサーの感度の調整はセンサーのカバーを外した中にあり、センサー全体をつかんで回すとセンサーのカバーが外せます。
カバーを外すとLUXとTIMの調整が現れます。(細いマイナスドライバー)
調整の幅は以下の通りでした。
・LUX 動作環境照度 10～2000LUX
・TIM 連続動作時間 最小 7秒～最大 7分
